汛期確保安全 | 水庫的除險加固刻不容緩

 水庫除險加固水庫安全監測解決方案水庫大壩安全

發布時間：2022-07-18

　　近期，我國局地頻繁出現超強降雨，造成部分地區河流超警、超保，一些中小水庫出現險情。根據當前的天氣形勢，分散性超強降雨仍將頻繁發生，要進一步增強風險意識，牢固樹立底線思維，時刻繃緊水庫安全這根弦，逐一落實水庫安全“三個責任人”，針對發現的問題制定“一庫一策”，堅決避免水庫垮壩事件，確保人民群眾生命安全。

　　解決這一問題，有效途徑之一就是借助于新一代信息技術。四信利用北斗、大數據、物聯網和云計算等技術，建設水庫除險加固信息化方案，不僅可以成為水庫大壩除險加固的有力工具，也可以成為更好平衡水庫生產、生活、生態用水的重要手段。

　　四信水庫除險加固信息化建設方案

　　01“物聯網”水庫安全監測解決方案

　　“物聯網”水庫安全監測方案由以下幾類測站及預警站構成：

大壩安全監測

水雨情自動測報

閘門遠程控制

泄洪預警廣播

實時視頻監控

出入庫流量監測

水質在線監測

無人機巡檢

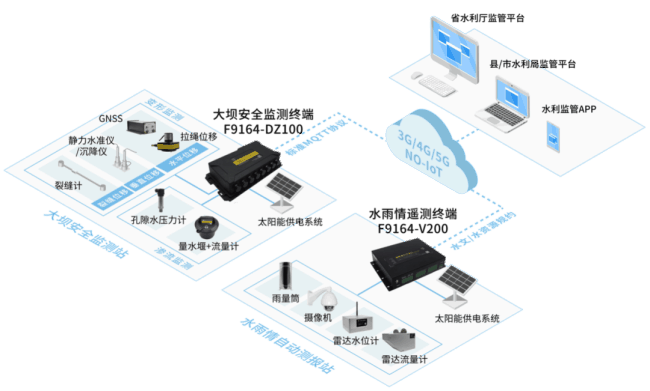

　　▲大壩安全及水雨情測報

水庫除險加固信息化建設方案_出入庫流量監測及多參數水質監測

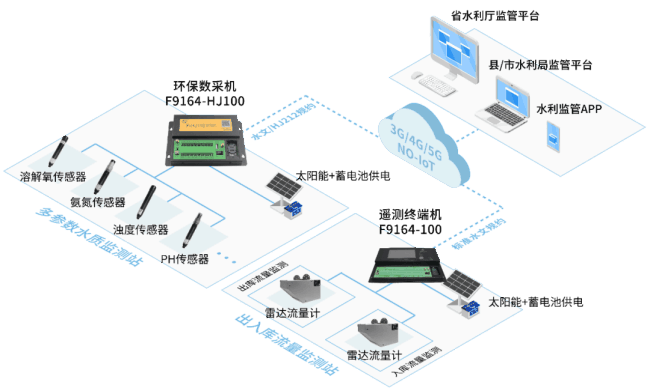

　　▲出入庫流量監測+多參數水質監測

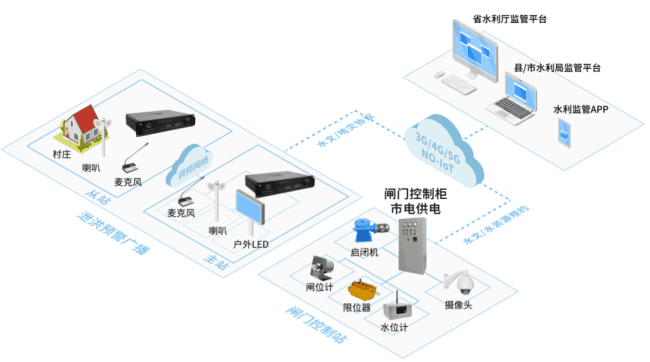

　　▲閘門測控及泄洪預警廣播

　　▲無人機巡檢

　　遠程監測水庫大壩安全信息

變形監測：水平位移、垂直位移、深部位移、裂縫等

滲流監測：滲流壓力、滲流量等

滲流水質監測：透明度、含沙量，水溫等

按照標準MQTT地災協議，自動定時上報到省、市、縣三級水利監管平臺

　　實時監測庫區水雨情信息

實時采集庫區水位、壩前水位、雨量等數據

按標準水文/水資源規約，自動定時上報至省、市、縣水利監管平臺

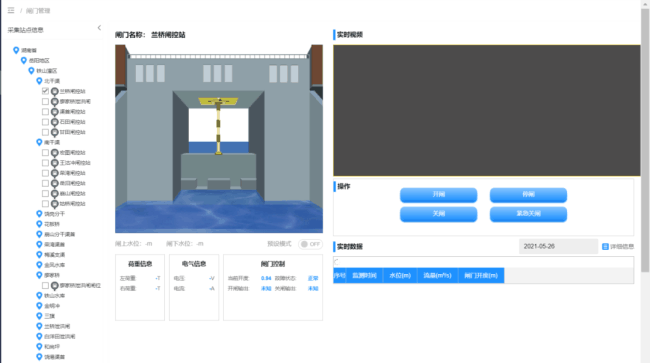

　　閘門智能監控

智能監測：實時顯示閘前閘后水位、閘門開度等數據信息

智能聯動：根據水庫水位，自動升、降閘門，實現自動化運行

遠程控制：通過監管軟件遠程控制閘門的升、降，提高時效性

本地手控：通過閘門控制終端的按鍵操控，方便閘門現場調試

　　實時視頻監控

實時監控：視頻監控通過4G/5G網絡實時傳輸，監管平臺可點播預覽現場畫面

錄像存儲：視頻遙測終端最大支持8T存儲，實現前端存儲錄像，后端根據需求對錄像進行錄像點播查看

云臺控制：平臺端可通過矩陣鍵盤或云臺配套軟件進行遠程控制

　　泄洪聯動預警廣播

報警聯動：前端監測站監測數值超過限制，本地組站自動預警

遠程預警：支持遠程手機、固定電話語音告警；支持遠程短信息告警支持遠程 GPRS 數據告警

主從站組網預警：從站可接收主站的調頻廣播告警信息

　　出入庫流量監測

實時采集入庫和出庫流量

按標準水文/水資源規約，自動定時上報至省、市、縣水利監管平臺

　　水質在線監測系統

實時監測庫區水質，如PH、溶解氧、水溫、氨氮、濁度等

按標準水文/水資源規約，自動定時上報至省、市、縣水利監管平臺

　　無人機巡檢

科學防汛：險情預警、水庫大壩巡檢等

災情偵查：畫面回傳、數據回傳等

　　異常自動報警，報警聯動預警廣播

監測數據超過閾值報警，報警信息聯動預警廣播

監測設備故障、供電異常、通信中斷時，自動報警

報警限值可通過軟件設置

　　02小型水庫“物業化”管護方案

　　小型水庫物業化管理，實現“建管并重”水庫現代化管理方式，包括如下內容：

水庫巡檢APP

無人機巡檢

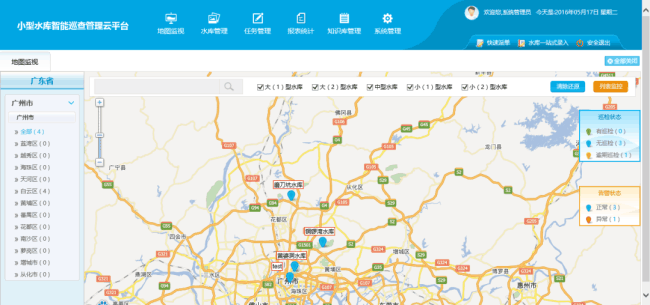

水庫智能巡查平臺

可通過GPS定位、GIS地圖識別巡查人員和水庫的位置、線路，防止巡查員不到現場假巡查情況的發生

可按下載的巡查任務逐項巡查，避免漏查，同時自動巡查簽到。提供水庫規范的巡查表（包括巡查部位、巡查頻次等），不會漏查內容，每個巡查點狀態分為未完成（紅點）和已完成（綠點）

提供規范的巡查路線指引，提供巡查人員最為專業和便捷的現場指導、建議、方法、措施等工具

根據水庫巡查的技術規范要求，每一個巡查建筑物的檢查項結果分為正常、各部位問題、其它險情三種。并可以文字描述、拍照等說明方式上報，同時提供現場指引及采取措施的指導

在發現險情時，可拍現場圖片上傳并將報警信息直接上報到智能巡查平臺，并自動通知相關人員

隱患整改過程和整改完成后，可進行隱患復查并上報

　　03水利監控平臺介紹

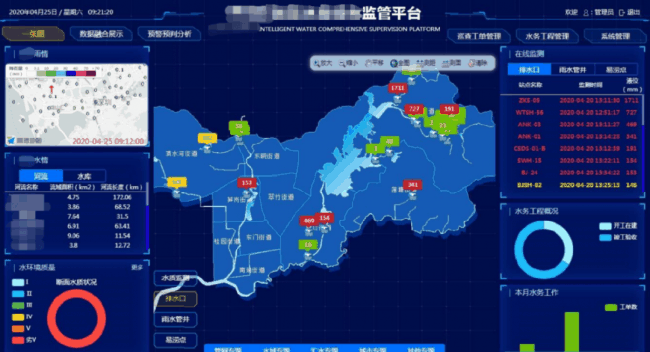

　　01水利監管一張圖

　　展示水利數據看板，通過可視化圖形進行展示，便于管理人員進行數據匯總查看；數據看板內容包含水庫數據概覽、GIS地圖、雨情、水情、水質多參數、壩體位移、滲流壓力、設備故障報警等信息；模塊展示內容和效果配色可根據模板需求設置。

　　02壩體安全監測系統

　　▲北斗GNSS模塊

水庫除險加固信息化建設方案_壩體安全監測系統滲壓監測模塊

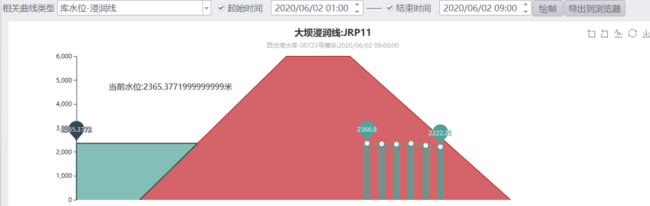

　　▲滲壓監測（浸潤線）模塊

　　對大壩的壩體變形及滲壓滲流監控。

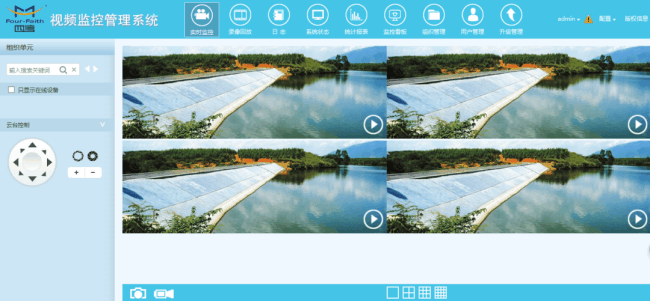

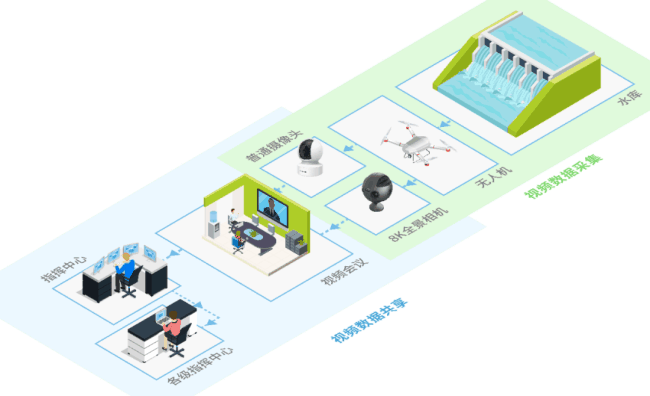

　　03遠程視頻監控系統

水庫除險加固信息化建設方案_遠程視頻監控系統

　　庫區遠程視頻系統總體結構設計上采用新的設計理念，增強了系統的靈活性、可升級性和均衡性。系統以模塊式結構為核心，軟件在基于數據庫的原則下納入分屏技術，適合未來發展的需求。

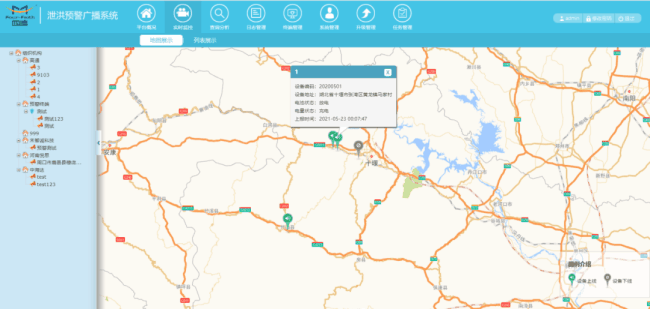

　　04泄洪預警廣播系統
