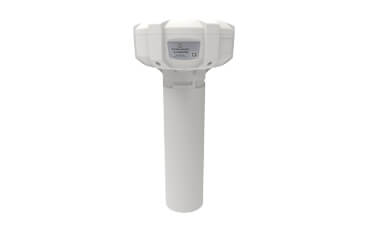

北斗三代+4G雙模通信多功能遙測終端機F9164-BD305

 北斗三代+4G雙模通信多功能遙測終端機 北斗三代雙模通信多功能遙測終端機型號 北斗三代+4G雙模通信多功能遙測終端設備

● 雨量觸發采集
● 定時數據采集、存儲及上報
● 預警加報
● 可同時支持北斗三代、2G/3G/4G通訊方式
● 支持設備工況上報
● 遠程查詢實時數據及歷史數據
● 本地導出歷史數據
● 1路標準RS232和1路標準RS485
● 1路翻斗式雨量計接口/1路開關量
● 1路模擬量輸入

申請樣機 咨詢價格

　　F9164-BD305產品是北斗三代+4G的雙模通信多功能遙測終端機。產品集數據采集模塊、北斗三號通信模塊、4G全網通無線通信模塊等于一體，可向用戶提供全天候、二十四小時服務。產品具有數據采集、存儲、控制、報警、短報文通信、精密授時等功能。

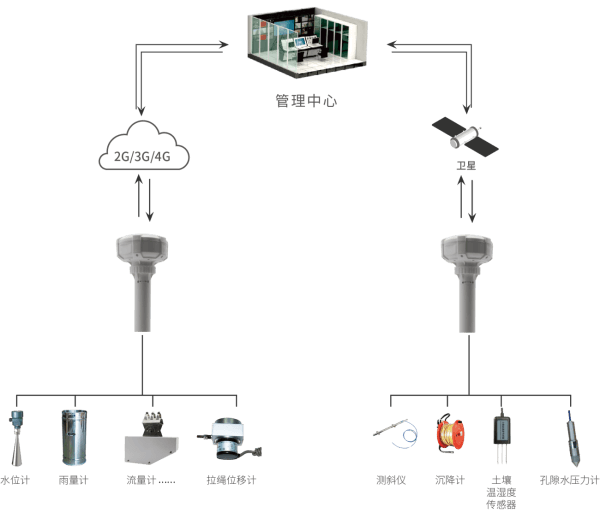

北斗三代+4G的雙模通信多功能遙測終端機的應用拓?fù)鋱D

　　工業級應用設計

　　●采用高性能工業級處理器

　　●采用高性能工業級無線模塊

　　●IP68防護等級：防塵、防水、防腐蝕，適應野外、海上、沙漠等惡劣環境；安裝簡便

　　●高度集成化，收發天線集成一體

　　穩定可靠

　　●WDT看門狗設計，保證系統穩定

　　●采用完備的防掉線機制，保證數據終端永遠在線

　　●RS485接口內置4KV 浪涌保護

　　●SIM/UIM卡接口內置15KV 靜電保護

　　●電源接口內置反相保護和過壓保護

　　標準易用

　　●提供卡箍安裝方式，便于用戶安裝使用

　　●可提供標準RS232和標準RS485接口，可直接連接串口設備

　　●智能型數據通信終端，上電簡單配置，即可進入工作狀態

　　●北斗三代短報文、4G全網通通信

　　●符合《水文監測數據通信規約》，符合《水資源監測數據傳輸規約》*

　　●符合《北京市突發地質災害監測數據傳輸通信規約》*、《貴州地災平臺接入監測規約》*

　　●符合《污染物在線監控（監測）系統數據傳輸標準》*
北斗三代+4G的雙模通信多功能遙測終端機的應用

　　四信北斗三代+4G的雙模通信多功能遙測終端機廣泛應用于地質災害、水文水資源、電力調度、救災減災、應急搜救、交通運輸、森林防火、通信系統、氣象預報、測繪地理信息等領域。

技術參數

● 北斗參數

項目	內容
標準及頻段	接收頻率：2491.75MHz±8.16MHz 接收波束：≥14 發射頻率：Lf1：1614.26MHz±4.08MHz Lf2：1618.34MHz±4.08MHz
RDSS參數	接收信號靈敏度	-157.6dBW	誤碼：≤1×10^-5
	發射功率	≥37dBm
	載波抑制	≥30dBc
	調制相位誤差	≤3°
	定位*/通信	定位、通信成功率：≥98%
	定位*/通信	定位精度(連續24小時)：≤100米
	鎖定時間	冷啟動首捕時間：≤2 s	典型值
	鎖定時間	失鎖重捕時間：≤1 s
	報文長度*	北斗三號區域短報文：最多1000個漢字

● 硬件系統

項目	內容
CPU	工業級32位通信處理器
FLASH	2048KB
SRAM	680KB
SPI Flash	32M

● 供電

項目	內容
標準電源	DC 12V/1.5A
供電范圍	6V～24V

● 功耗

項目	內容
工作電流	<1.3A@12VDC
待機電流	<100mA@12VDC
備注：工作電流測試條件：北斗發送短報文瞬時工作電流待機電流測試條件：北斗和4G模塊待機不發送報文時工作電流

● 物理特性

項目	內容
外殼	塑料外殼，防水防塵等級IP67
外形尺寸	Φ136*500mm
重量	約700g (不包括延長線、安裝件及包裝)

● 其他參數

項目	內容
工作溫度	-20~+75℃(-4~+167℉)
儲存溫度	-45~+85℃（-49~+185℉）
相對濕度	95%(無凝結)

● 訂購信息

產品型號	描述
F9164-BD305	北斗多功能遙測終端機（RTU）

*《水資源監測數據傳輸規約》《北京市突發地質災害監測數據傳輸通信規約》、《貴州地災平臺接入監測規約》、《污染物在線監控（監測）系統數據傳輸標準》可定制開發。
* 報文長度和客戶選擇的北斗卡類型決定，最多1000個漢字
* 是否有定位功能和客戶選擇的北斗卡類型決定
