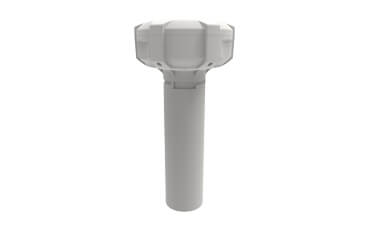

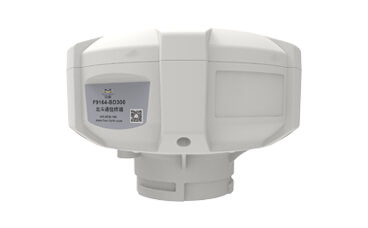

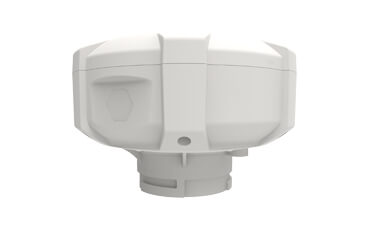

北斗三代通信終端機F9164-BD300

 北斗終端設備北斗通信終端機

● 支持北斗、簡短通信、精密授時等功能
● 支持北斗三代短報文通信功能
● 默認RS232通信端口
● 支持北斗接收機功能*
● 支持雙數據中心備份傳輸及多數據中心同步傳輸
● 方便的系統配置和維護接口
● 支持串口軟件升級和遠程維護

申請樣機 咨詢價格

　　F9164-BD300產品是北斗通信終端機。產品內部集成了LNA、高性能RDSS射頻收發芯片、5W輸出功率的功放模塊、北斗專用RDSS基帶電路，可完整實現RDSS通信功能。產品應用簡單方便，集成度高、體積小、功耗低、可靠性高，可向用戶提供全天候、二十四小時服務。產品具有短報文通信、精密授時功能。

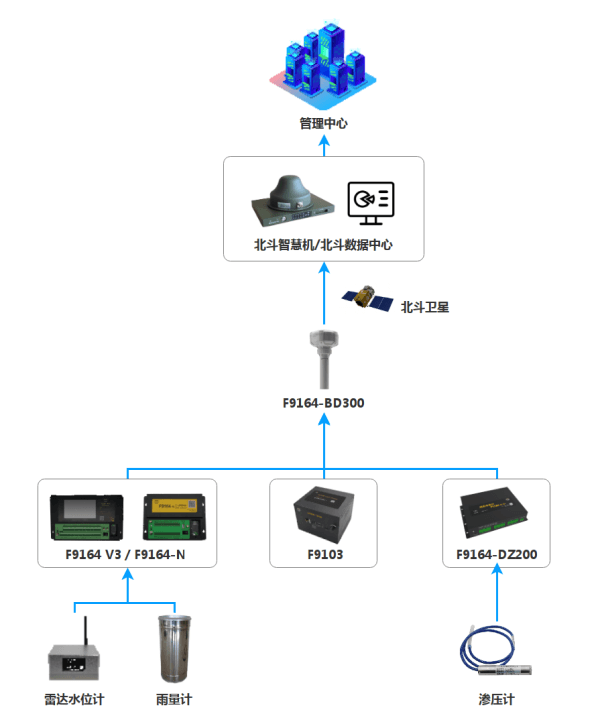

北斗通信終端機的應用拓?fù)鋱D

工業級應用設計

　　◆采用高性能工業級處理器

　　◆采用高性能工業級無線模塊

　　◆IP68防護等級：防塵、防水、防腐蝕，適應野外、海上、沙漠等惡劣環境；安裝簡便

　　◆高度集成化，收發天線集成一體

穩定可靠

　　◆WDT看門狗設計，保證系統穩定

　　◆采用完備的防掉線機制，保證數據終端永遠在線

　　◆RS485接口內置4KV 浪涌保護

　　◆電源接口內置反相保護和過壓保護

標準易用

　　◆提供卡箍安裝方式，便于用戶安裝使用

　　◆可提供標準RS232和標準RS485接口，可直接連接串口設備

　　◆智能型數據通信終端，上電簡單配置后，即可進入工作狀態

　　◆北斗三代短報文

　　◆符合北斗三號用戶機數據接口要求

　　四信北斗通信終端機廣泛應用于地質災害、水文水資源、電力調度、救災減災、應急搜救、交通運輸、森林防火、通信系統、氣象預報、測繪地理信息等領域的通信保障。

技術參數

● 北斗參數

項目	內容
標準及頻段	接收頻率：2491.75MHz±8.16MHz 接收波束：≥14 發射頻率：Lf1：1614.26MHz±4.08MHz Lf2：1618.34MHz±4.08MHz
RDSS參數	接收信號靈敏度	-157.6dBW	誤碼：≤1×10^-5
	發射功率	≥37dBm
	載波抑制	≥30dBc
	調制相位誤差	≤3°
	定位*/通信	定位、通信成功率：≥98%
	定位*/通信	定位精度(連續24小時)：≤100米
	鎖定時間	冷啟動首捕時間：≤2 s	典型值
	鎖定時間	失鎖重捕時間：≤1 s
	報文長度*	北斗三號區域短報文：最多1000個漢字

● 硬件系統

項目	內容
CPU	工業級32位通信處理器
FLASH	2048KB
SRAM	680KB
SPI Flash	32M

● 供電

項目	內容
標準電源	DC 12V/1.5A
供電范圍	6V～24V

● 功耗

項目	內容
工作電流	<1.3A@12VDC
待機電流	<90mA@12VDC
備注：工作電流測試條件：北斗發送短報文瞬時工作電流待機電流測試條件：北斗不發送報文時工作電流
